玻璃机械玻璃磨边机专用减速机JWB-X2/2.4-28/56F

发表时间:2017/5/26 14:14:31 内容来源:http://www.sz-welcome.cn/
玻璃机械玻璃磨边机专用减速机JWB-X2/2.4-28/56F
  • 玻璃机械玻璃磨边机专用减速机JWB-X2/2.4-28/56F
  • 玻璃机械玻璃磨边机专用减速机JWB-X2/2.4-28/56F
  • 玻璃机械玻璃磨边机专用减速机JWB-X2/2.4-28/56F
  • 玻璃机械玻璃磨边机专用减速机JWB-X2/2.4-28/56F


一、结构特点:

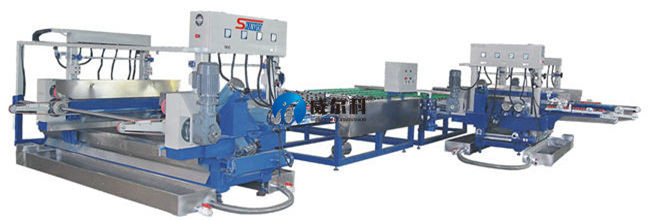

1、本产品用于磨削平板玻璃的的双边直线平边的粗磨、细磨、上倒角、下倒角,上倒角抛光、下倒角抛光、平边三道抛光一次性完成。磨头电机座滑动采用双直线导轨,双滚珠丝杆传动,以达到稳定移动速度,消除移动间隙,减少阻力与磨损,保证重复定位,设定加工参数一次完成。

2、本设备结构扎实,精确流畅的传动系统,先进的控制系统及强大的加工能力,适用于工艺品玻璃、家俱玻璃、淋浴房无框门玻璃、建筑中空玻璃、夹胶玻璃加工。

3、整机磨削玻璃采用PLC触摸屏控制、变频调速,采用定位校正配置,确保磨削玻璃平行度、对角线精度。

4、主传动采用变频电机加减速机配置.


二、主要配制:

1、本机采用进口的直线导轨。 〈台湾产〉

2、本机采用进口的滚珠丝杆。 (台湾产)

3、本机采用进口同步带动。 (意大利)

4、本机低压电器。 (施耐德)

5、控制PLC。 (国产)

6、触摸屏。 (台湾产)

7、磨头电机。 (新东亚)

8、磨头电机接水槽为不锈钢材料。

9、配玻璃过渡托架一套。

10、整机底座、固定滑台、移动滑台、都经过调质热处理,稳定性好、结构牢固。

三、主要技术参数:

加工玻璃宽度:200-3900mm 加工玻璃厚度: 3-25mm

加工最小玻璃尺寸:250×250mm 最大磨削量: 5mm

倒角角度: 45°(士3° ) 平行度:土O.3mm

速度范围: O.5-5.5m/min 对角线误差: 0.5mm (l㎡)

工作台高度: 800 - 850mm 电压频率: 110V 50Hz
